預(yù)防焊接變形的13個(gè)要點(diǎn)，簡(jiǎn)單實(shí)用 ！

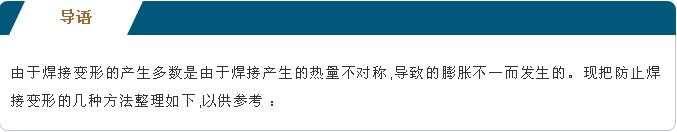

1.減小焊縫截面積,在得到完整、無(wú)超標(biāo)缺陷焊縫的前提下,盡可能采取用較小的坡口尺寸(角度和間隙)。

2.采用熱輸入較小的焊接方法。如:CO2氣體保護(hù)焊。

3.厚板焊接盡可能采用多層焊代替單層焊。

4.在滿足設(shè)計(jì)要求的情況下,縱向加強(qiáng)肋和橫向加強(qiáng)肋的焊接可采用間斷焊接法。

5.雙面均可焊接操作時(shí),要采用雙面對(duì)稱(chēng)坡口,并在多層焊時(shí)采用與構(gòu)件中和軸對(duì)稱(chēng)的焊接順序。

6.T形接頭板厚較大時(shí)采用開(kāi)坡口角對(duì)接焊縫。

7.采用焊前反變形方法控制焊后的角變形。

8.采用剛性?shī)A具固定法控制焊后變形。

9.采用構(gòu)件的預(yù)留長(zhǎng)度法補(bǔ)償焊縫縱向收縮變形。如:H形縱向焊縫每米可預(yù)留0.5~0.7毫米。

10.對(duì)于長(zhǎng)構(gòu)件的扭曲。主要靠提高板材平整度和構(gòu)件組裝精度,使坡口角度和間隙準(zhǔn)確。電弧的指向或?qū)χ袦?zhǔn)確,以使焊縫角度變形和翼板及腹板縱向變形值與構(gòu)件長(zhǎng)度方向一致。

11.在焊縫較多的構(gòu)件組焊或結(jié)構(gòu)安裝時(shí),要采取合理的焊接順序。

12.焊接薄板時(shí),采用水中焊接法。即在水中用保護(hù)氣體包圍熔池,并由氣體將附近的水完全排除,以保證焊接正常進(jìn)行。采用此法,固熔池周?chē)慕饘偌皶r(shí)被水冷卻,而將變形量控制到很小的程度(在焊接側(cè)的對(duì)面加循環(huán)冷卻液帶走焊接產(chǎn)生的熱量)。

13.多段對(duì)稱(chēng)的焊接,即焊一段,停一會(huì),到對(duì)面焊,停一會(huì)。
